Herramientas de perforación de escariado Bit
BESTLINK
Aplicaciones

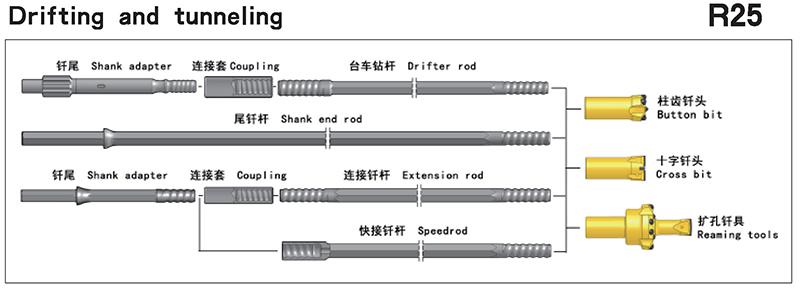

Este tipo de bits se utiliza para la fabricación de grandes agujeros en la deriva y túneles. Un orificio más pequeño se perfora primero y luego escariado al tamaño final, en combinación con un adaptador de piloto. Los grandes agujeros de servicios diámetro de nivel a nivel para el drenaje, líneas de cable o tubos eléctricos utilizados rutinariamente para escariar orificios de corte para rondas de desarrollo y por mucho tiempo de voladura agujero de aumento gota
Descripción de la producción
bits de escariado se utilizan ampliamente en la explotación de canteras o minería para la perforación de orificio de explosión, con adaptadores piloto, la dirección de perforación se puede asegurar y precisa. Los agujeros piloto se perforan profundidad y entonces escariados a un diámetro mayor en un segundo pase requiere cuando diámetro del orificio es superior a las capacidades de la perforadora y herramientas de perforación disponibles.
Materiales: carburo de tungsteno y aleaciones de acero de alta resistencia.
Procesamiento: fresado CNC y ": inserción en caliente (térmica)" procedimiento de procesamiento patentada para insertar los botones como igual a la marca de renombre internacional, los requisitos de grado militar de tratamiento térmico durabilidad garantía.
Especificación:
Tipo de bit: | Dome bit / bits Escariar |
Ángulo de conexión: | 10/6/12 grados |
Diámetro de adaptadores piloto: | 26/28 / 35/40 mm etc |
Diámetro de escariado brocas de botones: | 60/64/70/76/80/89/102/127/150 |
Tipo de hilo: | R25 / R28 / R32 / R38 |

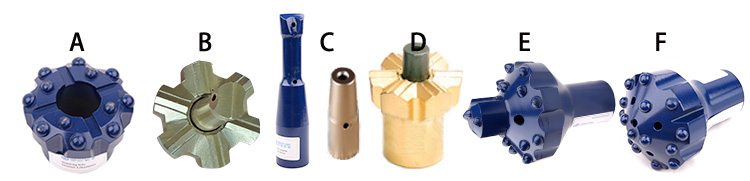

FOTO. | Modelo | Dia. | botón de calibre | botón frontal | cirio | productos no. |
A | 6 ° de la forma cónica brocas de botones de escariado (botones shperic o parabólicos) | 64 | 8 * Φ9mm | 2 * Φ10mm | 6 ° | CVC1264-6-1 |
64 | 8 * Φ9mm | 4 * Φ8mm | 6 ° | CVC1264-6-2 | ||
65 | 8 * Φ9mm | 4 * Φ8mm | 6 ° | CVC1265-6 | ||
76 | 8 * Φ10mm | 4 * Φ10mm | 6 ° | CVC1276-6-1 | ||
76 | 8 * Φ10mm | 4 * Φ9mm | 6 ° | CVC1276-6-2 | ||
76 | 8 * Φ11mm | 2 * Φ11mm | 6 ° | CVC1276-6-3‘ | ||
76 | 7 * Φ11mm | 4 * Φ11mm | 6 ° | CVC1176-6-3’ ‘ | ||
76 | 8 * Φ14mm | 4 * Φ13mm | 6 ° | CVC1276-6-4 | ||
89 | 8 * Φ12mm | 4 * Φ12mm | 6 ° | CVC1289-6-1 | ||
89 | 8 * Φ12mm | 4 * Φ11mm | 6 ° | CVC1289-6-2 | ||
89 | 8 * Φ12mm | 4 * Φ10mm | 6 ° | CVC1289-6-3 | ||
89 | 8 * Φ13mm | 4 * Φ10mm | 6 ° | CVC1289-6-4 | ||
89 | 8 * Φ12mm | 4 * Φ11mm | 6 ° | CVC1289-6-5 | ||
102 | 8 * Φ14mm | 4 * Φ12mm | 6 ° | CVC12102-6 | ||
12 ° Taper brocas de botones de escariado (botones shperic o parabólicos) | 89 | 8 * Φ12mm | 4 * Φ10mm | 12 ° | KZQ1289-12 | |
102 | 8 * Φ12mm | 4 * Φ12mm | 12 ° | KZQ12102-12-1 | ||
102 | 8 * Φ14mm | 4 * Φ12mm | 12 ° | KZQ12102-12-2 | ||
127 | 10 * Φ13mm | 8 * Φ13mm | 12 ° | KZQ18127-12-1 | ||
127 | 10 * Φ13mm | 10 * Φ13mm | 12 ° | KZQ18127-12-2 | ||
si | 6 ° bits de Taper cincel escariado | 60 | carburo de: 12 * 8 mm (4pcs) | 6 ° | KTS460-6 | |
64 | KTS464-6 | |||||
65 | KTS465-6 | |||||
70 | KTS470-6 | |||||
76 | carburo de: 12 * 10 mm (4pcs) | KTS476-6 | ||||
80 | KTS480-6 | |||||
89 | KTS489-6 | |||||
10 ° bits de Taper cincel escariado | 70 | carburo de: 12 * 8 mm (6pcs) | 10 ° | KTS670-10 | ||
75 | KTS675-10 | |||||
80 | KTS680-10 | |||||
90 | KTS690-10 | |||||
100 | carburo de: 12 * 10 mm (6pcs) | KTS6100-10 | ||||
120 | KTS6120-10 | |||||
C | adaptadores piloto 6 ° | cincel: Φ26 / 28 * 12 * 8 mm | L = 240/300 mm, hilo: R25 / 28/32 * 12,7 mm, 6 ° | |||
Piloto adaptadores 12 ° | cincel: Φ35 / 40 * 15 * 10mm | L = 250 mm, rosca: R25 / 28/32 * 12,7 mm, 12 ° | ||||
re | Hilo cincel bits de escariado | 60 | carburo de: 12 * 8 mm (4pcs) | RF25 | KTS460-25RF | |
70 | KTS470-25RF | |||||
80 | carburo de: 12 * 10 mm (6pcs) | RF32 | KTS680-32RF | |||
90 | KTS690-32RF | |||||
100 | KTS6100-32RF | |||||
120 | KTS6120-32RF | |||||
130 | Rf38 | KTS6130-38RF | ||||
150 | KTS6150-38RF | |||||
mi | brocas de botones de escariado integral | 89 | 12 * Φ11mm | 2 * Φ11mm + 1 * Φ10mm | R32 / R38 * 12.7 | KZQ89 |
102 | 12 * Φ12mm | 2 * Φ12mm + 1 * Φ10mm | R32 / R38 * 12.7 | KZQ102-1 | ||
102 | 12 * Φ14mm | 2 * Φ10mm + 1 * Φ10mm | R32 / R38 * 12.7 | KZQ102-2 | ||
127 | 8 * Φ14mm | 8 * Φ12mm + 2 * Φ12mm | R38 * 12.7 | KZQ127 | ||
F | Cúpula poco fresado (botones shperic o parabólicos) | 76 | 9 * Φ13mm | 1 * Φ13mm | R32 / T38 / T45 | DFR76 |
89 | 14 * Φ13mm | 1 * Φ13mm | R32 / T38 / T45 | DFR89 | ||
102 | 16 * Φ13mm | 1 * Φ13mm | R32 / T38 / T45 | DFR102 | ||
127 | 18 * Φ13mm | 1 * Φ13mm | R32 / T38 / T45 | DFR127 | ||
152 | 18 * Φ14mm | 2 * Φ14mm | T45 / T51 / ST58 / ST68 | DFR152-1 | ||
152 | 9 * Φ16mm | 6 * Φ16mm | ST58 / ST68 | DFR152-2 |
