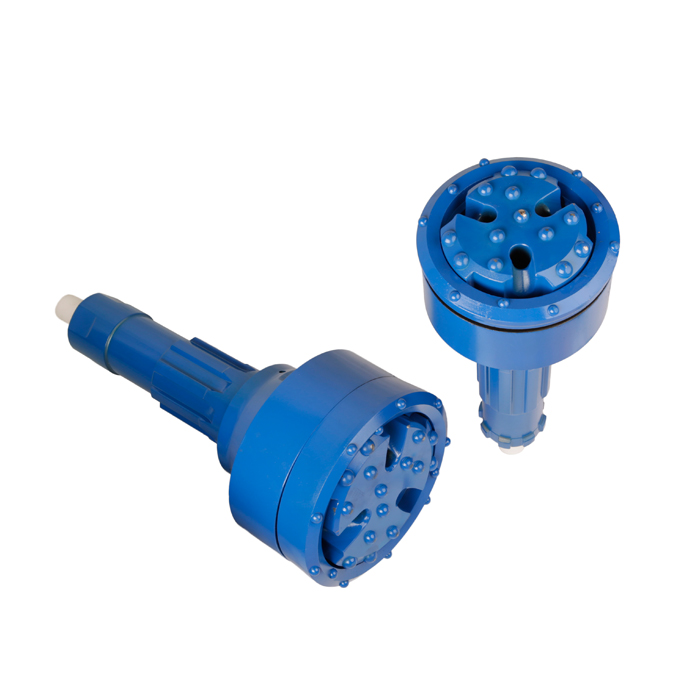

Sistema de Tubos concéntrica con el bit Anillo
BESTLINK
sistema de carcasa concéntricaestá diseñado para perforar y el caso de un agujero simultáneamente a través de las condiciones del terreno inestables. El bit de conductor incorporado con un anillo de satisficial o anillo reutilizable hace un diseño de la cara cabeza completa que mejora significativamente la tasa de penetración y la rectitud del agujero de perforación. Las ranuras de lavado internas junto con los zapatos de la carcasa incorporados da un buen sellado al botón del agujero de perforación, y reduciendo así al mínimo la interrupción de los alrededores de la perforación.
Campo de aplicación: Es conveniente para la perforación de pozos de agua, pozos geotérmicos, miscopies cortos, agujero de lechada mini-tipo medio del edificio, un dique y el proyecto de puerto.
1. Conjunto de bits y zapata de entubación anillo está soldada a la carcasa antes de la perforación. Bloquear el conjunto en el bit piloto con martillo. hombro superior de la broca piloto se acopla con el hombro de la zapata de tubería de revestimiento.
la energía de percusión de 2. Hammer se transfiere a través de los bits piloto y de anillo, roca de trituración. Parte de la energía de impacto avanza carcasa.
3. Al término de la perforación y la carcasa, la sarta de perforación con la broca piloto es recuperada por una ligera rotación inversa para desbloquear el acoplamiento de bayoneta. El bit de anillo se mantiene en el agujero, y se puede recuperar sólo si se recupera la carcasa
4. La perforación continúa hasta la profundidad deseada en el lecho de roca utilizando una perforación convencional.
Diámetro externo. de tubo de revestimiento | Dia interior. de tubo de revestimiento | Dia fresado. | Min. Dia interior. de zapata de entubación | tubos de perforación | Max. Diámetro externo. de Bit normales |
mm | mm | mm | mm | mm | mm |
108 | 93-99 | 118 | 86 | 76 | 77 |
114 | 101-103 | 127 | 91 | 76 | 82 |
127 | 114-116 | 136 | 101 | 76 | 92 |
140 | 124-127 | 152 | 117 | 76 | 105 |
146 | 127-132 | 154 | 117 | 76 | 105 |
168 | 149-155 | 184 | 140 | 76,89 | 125 |
178 | 159-165 | 194 | 150 | 76,89 | 140 |
193 | 173-180 | 206 | 164 | 89114 | 150 |
219 | 199-206 | 234 | 184 | 89114 | 165 |
244 | 224-231 | 260 | 210 | 114 | 190 |
273 | 251-257 | 305 | 240 | 114127 | 220 |
323 | 301-310 | 348 | 284 | 127 | 255 |
406 | 382-388 | 440 | 364 | 140 | 340 |
457 | 433-439 | 488 | 413 | 140 | 385 |
508 | 484-490 | 538 | 464 | 140 | 440 |
