Taladro Varilla de extensión
BESTLINK
barras de perforación Extensiónson una pieza de recambio importante en términos de área de aplicación de perforación, hay dos formas de barras de extensión, uno es de tipo redondo, otro es de tipo hexagonal.
Pero todas las barras de extensión están roscados y hechas por aceros de perforación huecos, esto significa generalmente barras de extensión son hollow.This agujero hueco generalmente se nombran agujero de lavado, que se utiliza para la transmisión de agua o aire durante la perforación. Dos extremos hilos se pueden utilizar para la conexión de acoplamientos, Shanks, acoplamientos o bits. Típicamente dos extremos de barras de extensión son hombres, mientras que en algún momento un extremo es de sexo masculino y otro es femenina, a continuación, lo llamamos M / F varilla. Necesitamos acoplamientos para conectar varillas de extensión, mientras que para M / F varillas, porque uno de los extremos es de sexo femenino, por lo que los acoplamientos no son necesarios.
Tipo de hilo:
Para varilla de extensión de perforación, hay R22, R25, R28, R32, R38, T38, T45, T51, ST58, hilos GT60, y diferentes longitudes de barras están disponibles desde 600 mm a 6400mm.
Función de la extensión drill rod MF Varilla:
varilla de perforación utilizando el sistema de hilo. precisión de la perforación se puede mejorar adicionalmente mediante el uso de esta como la primera varilla en una sarta de perforación normal. Además, puesto que este es un diseño de varilla de velocidad se va a producir agujeros más rectos y al menos 10% más alta tasa de penetración en buenas condiciones de la roca en comparación con la varilla y el sistema de combinación manguito de acoplamiento.
Ampliamente utilizado en la deriva, túneles, paredes verticales, y la perforación de barrenos largos
acero al cromo-molibdeno de alta resistencia con una alta resistencia a la fatiga y excelente resistencia al desgaste
R25 (1" )
varilla MM HEX Extensión
Varilla de sección de 24.8mm
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 1220 3050 | 202-0212-C, 02 202-0231-C, 02 | 3.7 10.1 |
varilla MM HEX Extensión
Varilla de sección de 28,5 mm
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 915 1000 1220 1525 1830 2435 3050 | 202-0309-C, 02 202-0310-C, 02 202-0312-C, 02 202-0315-C, 02 202-0318-C, 02 202-0324-C, 02 202-0331-C, 02 | 202-0331-SH, 03 | 3.3 3.9 4.5 5.7 6.9 9.2 11.9 |
MF HEX SpeedROD
Varilla de sección de 28,5 mm
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 610 1220 | 202-0306-MF-C, 02 202-0312-MF-C, 02 | 2.6 5.0 |
varilla MM HEX Extensión
Varilla de sección de 32 mm
| Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 3050 | 207-0431-C, 02 | 15.0 |
MF HEX SpeedROD
Varilla de sección de 32 mm
| Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 3050 | 207-0431-MF-C, 02 | 15,7 |

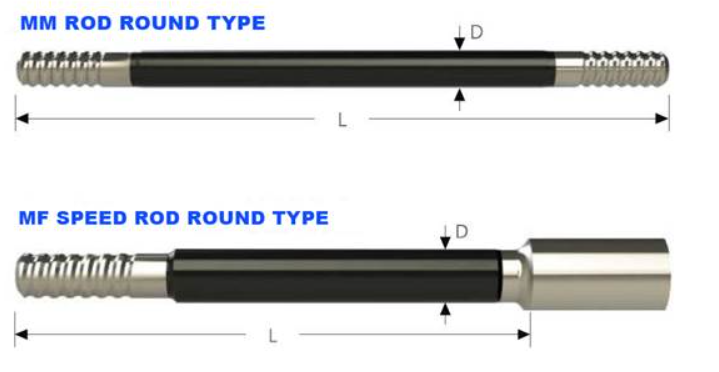

varilla MM Extensión Ronda
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 915 1000 1220 1830 2435 3050 3660 | 203-2509-C, 02 203-2510-C, 02 203-2512-C, 02 203-2518-C, 02 203-2524-C, 02 203-2531-C, 02 203-2537-C, 02 | 203-2524-SH, 03 203-2531-SH, 03 203-2537-SH, 03 | 4.8 5.7 6.5 9.8 13.2 16.6 20.0 |
MF Varilla de extensión de Ronda
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 915 1220 1525 1830 2435 3050 3660 | 203-2509-MF-C, 02 203-2512-MF-C, 02 203-2515-MF-C, 02 203-2518-MF-C, 02 203-2524-MF-C, 02 203-2531-MF-C, 02 203-2537-MF-C, 02 | 5.5 7.3 9.0 10.6 14.0 17.1 20.7 |
MF Ronda SpeedROD
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 1830 3050 | 203-2518-MF-90-C, 02 203-2531-MF-90-C, 02 | 11.5 19.3 |
varilla MM Ronda Drifter
| Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 4000 4310 | 203-2540-03-C, 02 203-2543-03-C, 02 | 22.0 24.8 |
Guía MF Ronda varilla
| Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 3050 3660 | 203-4731-MF-C, 02 203-4737-MF-C, 02 | 27.0 32.0 |
varilla MM Hex Extensión
Varilla de sección de 35.8mm
| Longitud (mm) | hilo Parte No. R38 | hilo Parte No. T38 | Peso aprox (kg) |
| 1220 3050 | 235-0512-C.02 235-0531-C.02 | 8.4 18.7 |
MF Ronda SpeedROD
| Longitud (mm) | hilo Parte No. R38 | hilo Parte No. T38 | Peso aprox (kg) |
| 915 1220 1525 1830 3050 3660 4270 4880 5530 | 235-4709-MF-C.02 235-4712-MF-C, 02 235-4715-MF-C, 02 235-4718-MF-C, 02 235-4731-MF-C, 02 235-4737-MF-C, 02 235-4743-MF-C, 02 235-4749-MF-C, 02 235-4755-MF-C, 02 | 8.3 10.9 13.3 15.8 25.5 30.5 35.4 41.9 46.9 |
MM Ronda SpeedROD
Una superficie endurecida.
| Longitud (mm) | hilo Parte No. R38 | hilo Parte No. T38 | Peso aprox (kg) |
| 1830 2435 3050 3660 3965 4270 | 204-2718-SH, 03 204-2724-SH, 03 204-2731-SH, 03 204-2737-SH, 03 | 235-2731-SH, 03 235-2737-SH, 03 235-2740-SH, 03 235-2743-SH, 03 | 14.8 19.5 24.3 30.0 32.5 33.9 |
Totalmente carburado.
| Longitud (mm) | hilo Parte No. R38 | hilo Parte No. T38 | Peso aprox (kg) |
| 280 1220 1525 1830 3050 | 204-2702-C.02 | 235-2712-C, 02 235-2715-C, 02 235-2718-C, 02 235-2731-C, 02 | 2.0 10.0 12.5 14.4 24.0 |
MM Ronda hilo doble Varilla de extensión
| Longitud (mm) | hilo Parte No. R38 | hilo Parte No. T38 | Peso aprox (kg) |
| 3050 3660 | 235-2731-95-SH, 03 235-2737-95-SH, 03 | 23.8 30.0 |
Drifter varilla
Para una varilla varillas drifter de perforación pueden ser utilizados.
Guía MF SpeedROD
| Longitud (mm) | hilo Parte No. T38 | Peso aprox (kg) |
| 1830 3050 3660 | 235-4918-MF-C, 02 235-4931-MF-C, 02 235-4937-MF-C, 02 | 21.1 34.5 41.3 |
Tubo guía
| Diámetro del agujero (mm) | Diámetro del tubo (mm) | Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 64 64 64 64 64 64 76 | 56 56 56 56 56 56 64 | 1220 1525 1830 3050 3660 4920 3660 | 235-7012,10 235-7015,10 235-7018,10 235-7031,10 235-7037,10 235-7049,10 235-6937,10 | 12.6 14.0 17.4 28.3 32.8 47.9 51.0 |
varilla MM Hex Extensión
Varilla de sección 42.6 millones
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 3050 3660 | 236-0731-C, 02 236-0737-C, 02 | 25.6 30.8 |
MM redonda Varilla de extensión
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 3050 3660 4270 6095 | 236-2931-SH, 03 236-2937-SH, 03 236-2943-SH, 03 236-2961-SH, 03 | 33.3 39.9 46.7 68.9 |
MF Ronda SpeedROD
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 1525 1830 3050 3660 4270 6095 | 236-4915-MF-C, 02 236-4918-MF-C, 02 236-4931-MF-C, 02 236-4937-MF-C, 02 236-4943-MF-C, 02 236-4961-MF-C, 02 | 18.2 21.5 34.7 41.6 49.0 69.0 |
Guía MF varilla
| Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 3660 | 236-5137-MF-C, 02 | 55.0 |
Tubo guía
| Diámetro del agujero (mm) | Diámetro del tubo (mm) | Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 76 76 76 76 89 89 | 64 64 64 64 76 76 | 1220 1525 1830 3660 1830 3660 | 236-6912,10 236-6915,10 236-6918,10 236-6937,10 236-6618,10 236-6637,10 | 20.0 21.6 25.4 49.0 40.0 77.8 |
varilla MM Extensión Ronda
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 3660 6095 | 237-3137-SH, 03 237-3161-SH, 03 | 52.3 84.0 |
MF Ronda SpeedROD
| Longitud (mm) | Nº de pieza totalmente carbura. | Número de parte de superficie endurecida | Peso aprox (kg) |
| 1830 3660 4270 6095 | 237-5118-MF-C, 02 237-5137-MF-C, 02 237-5143-MF-C, 02 237-5161-MF-C, 02 | 27.5 51.8 64.0 85.6 |
Tubo guía
| Diámetro del agujero (mm) | Diámetro del tubo (mm) | Longitud (mm) | Nº de pieza | Peso aprox (kg) |
| 89 89 102 | 76 76 87 | 1830 3660 3660 | 237-6618,10 237-6637,10 237-6837,10 * | 40.0 79.1 80.0 |
