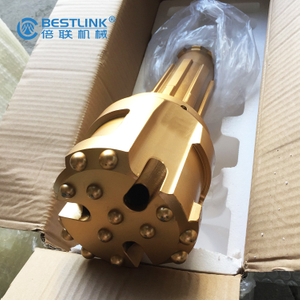

Sistema de Tubos excéntrica
BESTLINK
Sistema escariador excéntrico Paso a paso
1. Cuando la perforación se inicia, el escariador se abre hacia afuera y resmas el piloto al agujero lo suficientemente amplia para el tubo de revestimiento se deslice hacia abajo detrás del conjunto broca.
2. Cuando se alcanza la profundidad requerida, la rotación se invierte con cuidado, con lo cual los cambios de escariador en, permitiendo que el conjunto broca que se tire a través de la carcasa.
3. Carcasa tubos que se van a dejarse en el agujero de perforación debe ser sellado en la parte inferior del orificio por medio de lechada de cemento o algún otro agente de sellado.
4. La perforación continúa hasta la profundidad deseada en el lecho de roca utilizando una sarta de perforación convencional.
Rango de aplicación
Este producto está hecho de aleación de alta calidad y se aplica para la tecnología de soldadura de alta frecuencia avanzada y la madurez del proceso de tratamiento térmico, mejorando en gran medida la intensidad, resistencia al desgaste y al impacto dureza de la cabeza de corte, prolongando cada vez más la vida laboral, la mejora de la eficiencia de la perforación.
Se recomienda para perforar en la formación de roca donde contiene algunos óvalos y fracturas.
Criterios de diseño
Hacer que la carcasa sigue fácil y el equipo y un funcionamiento sencillo
Ventajas sobresalientes
El rendimiento de trabajo estable y fiable y menos vibración del equipo de perforación y flexible de abrir y cerrar.
Guía de la orden: tipo de producto.
Especificaciones
Tipo | tubo 1.Casing | tubería 2.Drill | manga 3.Guide | martillo 4.DTH | zapato 5.Casing | dispositivo 6.Guide | 7.Reamer | poco 8.Pilot |
HOD90 | OD máxima: 115 mm de diámetro interior como mínimo: 102mm | rosca de conexión: API 2 3/8" REG OD: pisos 76mm wrech: 65mm | Longitud efectiva: 174 mm | HD35, COP32, IR3.5, QL30 | L3 = 90 mm, L4 = 55 mm, D3 = 101 mm, D4 = 93mm | L1 = 35 mm, L2 = 138 mm, D1 = 92 mm, D4 = 100mm | D5 = 91mm, L5 = 70 mm, escariado diámetro = 123 mm, has4 escariador * Φ12buttons | D6 = 90 mm, L6 = 59 mm, botón de calibre = 8 * Φ12mm, botón de la cara: 6 * Φ10mm |
HOD115 | OD máxima: 142 mm ID mínima: 128mm | rosca de conexión: API 2 3/8" REG OD: pisos 76mm wrech: 65mm | Longitud efectiva: 174 mm | HD45, COP44, SD4, DHD340A, QL40, HM4 | L3 = 76 mm, L4 = 55 mm, D3 = 127.5mm, D4 = 117mm | L1 = 48 mm, L2 = 136 mm, D1 = 115 mm, D4 = 126mm | D5 = 114 mm, L5 = 89 mm, escariado diámetro = 152 mm, has5 escariador * Φ14buttons | D6 = 114 mm, L6 = 67mm, botón de calibre = 8 * Φ14mm, botón de la cara: 6 * Φ13mm |
HOD140 | OD máxima: 171mm ID mínima: 155.6mm | rosca de conexión: API 2 3/8" REG OD: pisos 89mm wrech: 65mm | Longitud efectiva: 205mm | HD55, COP54, SD5, DHD350R, QL50 | L3 = 90 mm, L4 = 63 mm, D3 = 155.3mm, D4 = 143mm | L1 = 55 mm, L2 = 160 mm, D1 = 141mm, D4 = 154mm | D5 = 138mm, L5 = 69.5mm, escariado diámetro = 185 mm, has7 escariador * Φ14buttons | D6 = 138mm, L6 = 66.5mm, botón de calibre = 8 * Φ16mm, botón de la cara: 8 * Φ14mm |
HOD165 | OD máxima: 195 mm de diámetro interior como mínimo: 182.6mm | rosca de conexión: API 3 1/2" REG OD: pisos 114mm wrech: 95mm | Longitud efectiva: 225 mm | HD65, COP64, SD6, DHD360, QL60 | L3 = 95 mm, L4 = 55 mm, D3 = 181.5mm, D4 = 166mm | L1 = 61.5mm, L2 = 181.5mm, D1 = 165 mm, D4 = 178mm | D5 = 164 mm, L5 = 79.5mm, escariado diámetro = 211mm, has7 escariador * Φ14buttons | D6 = 165 mm, L6 = 82,5 mm, calibre botón = 8 * Φ16mm, botón de la cara: 8 * Φ16mm |
HOD190 | OD máxima: 222mm ID mínima: 205mm | rosca de conexión: API 3 1/2" REG OD: pisos 114mm wrech: 95mm | Longitud efectiva: 285 mm | HD65, COP64, SD6, DHD360, QL60 | L3 = 110 mm, L4 = 70 mm, D3 = 204.5mm, D4 = 193mm | L1 = 62,5 mm, L2 = 184.5mm, D1 = 191 mm, D4 = 203mm | D5 = 185.5mm, L5 = 90.2mm, escariado diámetro = 237mm, has7 escariador * Φ16buttons | D6 = 190 mm, L6 = 82 mm, botón de calibre = 9 * Φ18mm, botón de la cara: 9 * Φ16mm |
HOD240 | OD máxima: 273mm ID mínima: 260.4mm | rosca de conexión: API 3 1/2" REG OD: pisos 114mm wrech: 95mm | Longitud efectiva: 343mm | HD85, COP84, SD8, DHD380, QL80 | L3 = 110 mm, L4 = 65 mm, D3 = 259mm, D4 = 241mm | L1 = 70 mm, L2 = 190 mm, D1 = 240 mm, D4 = 256mm | D5 = 238mm, L5 = 100 mm, escariado diámetro = 308 mm, has14 escariador * Φ16buttons | D6 = 240 mm, L6 = 89.5mm, botón de calibre = 12 * Φ16mm, botón de la cara: 18 * Φ16mm |
HOD280 | OD máxima: 324 mm ID mínima: 305mm | rosca de conexión: API 4 1/2" REG OD: pisos 114mm wrech: 95mm | Longitud efectiva: 305mm | SD10, NUMA100 | L3 = 125 mm, L4 = 75 mm, D3 = 304 mm, D4 = 281mm | L1 = 97mm, L2 = 254 mm, D1 = 280 mm, D4 = 203mm | D5 = 266mm, L5 = 120 mm, escariado diámetro = 378 mm, has22 escariador * Φ18buttons | D6 = 280 mm, L6 = 135 mm, calibre botón = 12 * Φ18mm, botón de la cara: 27 * Φ16mm |
