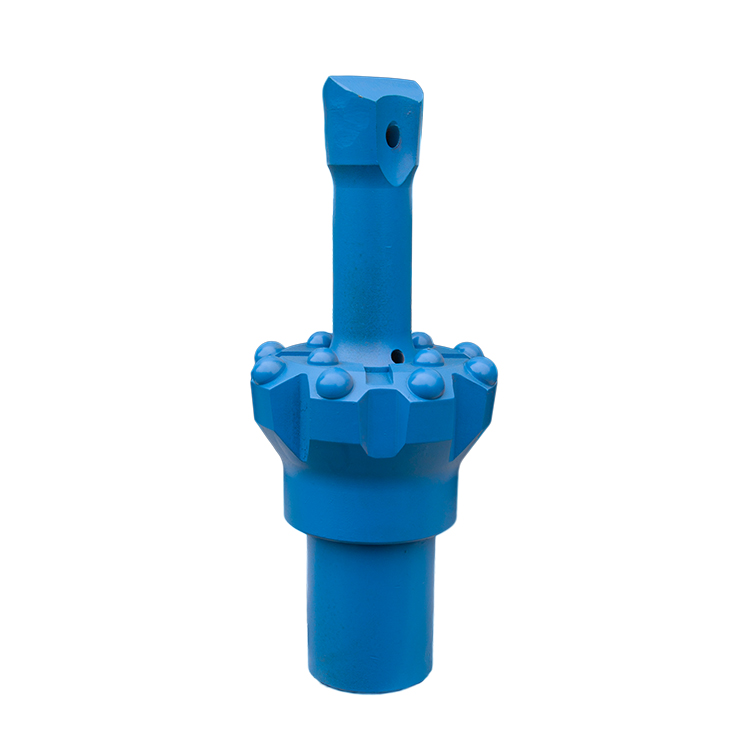

Broca de escarcha con adaptador piloto R25-40 mm-102 mm
BESTLINK
Aplicaciones
Este tipo de broca se usa para hacer grandes agujeros de corte en la deriva y túneles. Primero se perfora un orificio más pequeño y luego se vuelve al tamaño final en combinación con un adaptador piloto. Agujeros de servicio de gran diámetro de nivel a nivel para drenaje, cable eléctrico o tuberías que se usan de forma rutinaria para obtener agujeros de corte para rondas de desarrollo y para aumentar el aumento de la caída de la caída de la caída
Descripción de producción
Los bits de escarcha se usaron ampliamente en canteros o minería para la perforación de agujeros de explosión, con adaptadores piloto, la dirección de perforación se puede garantizar y precisa. Los orificios piloto se perforan la profundidad y luego se elevan a un diámetro mayor en un segundo pase requerido cuando el diámetro del orificio excede las capacidades del Taladro de roca y herramientas de perforación disponibles.
Materiales: carburo de tungsteno y aceros de aleación de alta resistencia.
Procesamiento: fresado de CNC y procedimiento de procesamiento de "hot (térmico) -serción " para insertar los botones del mismo modo que la marca internacionalmente conocida , los requisitos de grado militar para garantizar la durabilidad del tratamiento térmico .
Especificación:
Tipo de bit: | Bits de domo / enrollamiento |
Ángulo de conexión: | 6/10/12 la licenciatura |
Diámetro de los adaptadores piloto: | 26/28/35/40 mm, etc. |
Diámetro de los bits del botón de escariormente: | 60/64/70/76/80/89/102/127/150 |
Tipo de hilo: | R25 / R28 / R32 / R38 |
| FOTO. | Modelo | Dia. | Botón de calibre | botón frontal | afilar | Productos no. |
| A | Bits de botón de reseña de 6 ° (botones shperic o parabólicos) | 64 | 8*φ9mm | 2*φ10 mm | 6 ° | KTQ1264-6-1 |
| 64 | 8*φ9mm | 4*φ8 mm | 6 ° | KTQ1264-6-2 | ||
| 65 | 8*φ9mm | 4*φ8 mm | 6 ° | KTQ1265-6 | ||
| 76 | 8*φ10 mm | 4*φ10 mm | 6 ° | KTQ1276-6-1 | ||
| 76 | 8*φ10 mm | 4*φ9mm | 6 ° | KTQ1276-6-2 | ||
| 76 | 8*φ11mm | 2*φ11mm | 6 ° | KTQ1276-6-3 ‘ | ||
| 76 | 7*φ11mm | 4*φ11mm | 6 ° | KTQ1176-6-3 "" | ||
| 76 | 8*φ14 mm | 4*φ13 mm | 6 ° | KTQ1276-6-4 | ||
| 89 | 8*φ12 mm | 4*φ12 mm | 6 ° | KTQ1289-6-1 | ||
| 89 | 8*φ12 mm | 4*φ11mm | 6 ° | KTQ1289-6-2 | ||
| 89 | 8*φ12 mm | 4*φ10 mm | 6 ° | KTQ1289-6-3 | ||
| 89 | 8*φ13 mm | 4*φ10 mm | 6 ° | KTQ1289-6-4 | ||
| 89 | 8*φ12 mm | 4*φ11mm | 6 ° | KTQ1289-6-5 | ||
| 102 | 8*φ14 mm | 4*φ12 mm | 6 ° | KTQ12102-6 | ||
| Bits de botón de reaming de 12 ° (botones shperic o parabólicos) | 89 | 8*φ12 mm | 4*φ10 mm | 12 ° | KZQ1289-12 | |
| 102 | 8*φ12 mm | 4*φ12 mm | 12 ° | KZQ12102-12-1 | ||
| 102 | 8*φ14 mm | 4*φ12 mm | 12 ° | KZQ12102-12-2 | ||
| 127 | 10*φ13 mm | 8*φ13 mm | 12 ° | KZQ18127-12-1 | ||
| 127 | 10*φ13 mm | 10*φ13 mm | 12 ° | KZQ18127-12-2 | ||
| B | Bits de enrollamiento de cincel cónico de 6 ° | 60 | Carburo: 12*8 mm (4pcs) | 6 ° | KTS460-6 | |
| 64 | KTS464-6 | |||||
| 65 | KTS465-6 | |||||
| 70 | KTS470-6 | |||||
| 76 | Carburo: 12*10 mm (4pcs) | KTS476-6 | ||||
| 80 | KTS480-6 | |||||
| 89 | KTS489-6 | |||||
| 10 ° de cincel de cincel en cincel | 70 | Carburo: 12*8 mm (6pcs) | 10 ° | KTS670-10 | ||
| 75 | KTS675-10 | |||||
| 80 | KTS680-10 | |||||
| 90 | KTS690-10 | |||||
| 100 | Carburo: 12*10 mm (6pcs) | KTS6100-10 | ||||
| 120 | KTS6120-10 | |||||
| C | Adaptadores piloto 6 ° | cincel: φ26/28*12*8 mm | L = 240/300 mm, hilo: R25/28/32*12.7 mm, 6 ° | |||
| Adaptadores piloto 12 ° | cincel: φ35/40*15*10 mm | L = 250 mm, hilo: R25/28/32*12.7 mm, 12 ° | ||||
| D | Bits de enrollamiento de cincel de subprocesos | 60 | Carburo: 12*8 mm (4pcs) | RF25 | KTS460-25RF | |
| 70 | KTS470-25RF | |||||
| 80 | Carburo: 12*10 mm (6pcs) | RF32 | KTS680-32RF | |||
| 90 | KTS690-32RF | |||||
| 100 | KTS6100-32RF | |||||
| 120 | KTS6120-32RF | |||||
| 130 | RF38 | KTS6130-38RF | ||||
| 150 | KTS6150-38RF | |||||
| E | Bits de botón de escarcha integral | 89 | 12*φ11mm | 2*φ11mm+1*φ10 mm | R32/R38*12.7 | KZQ89 |
| 102 | 12*φ12 mm | 2*φ12 mm+1*φ10 mm | R32/R38*12.7 | KZQ102-1 | ||
| 102 | 12*φ14 mm | 2*φ10 mm+1*φ10 mm | R32/R38*12.7 | KZQ102-2 | ||
| 127 | 8*φ14 mm | 8*φ12 mm+2*φ12 mm | R38*12.7 | KZQ127 | ||
| F | Broca de enmarañado (botones shperic o parabólicos) | 76 | 9*φ13 mm | 1*φ13 mm | R32/T38/T45 | DFR76 |
| 89 | 14*φ13 mm | 1*φ13 mm | R32/T38/T45 | DFR89 | ||
| 102 | 16*φ13 mm | 1*φ13 mm | R32/T38/T45 | DFR102 | ||
| 127 | 18*φ13 mm | 1*φ13 mm | R32/T38/T45 | DFR127 | ||
| 152 | 18*φ14 mm | 2*φ14 mm | T45/T51/ST58/ST68 | DFR152-1 | ||
| 152 | 9*φ16 mm | 6*φ16 mm | ST58/ST68 | DFR152-2 | ||
